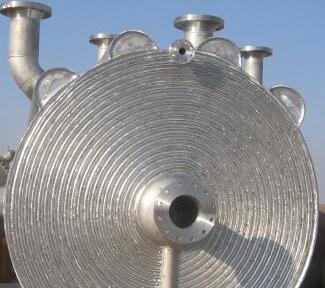

不可拆式螺旋板換熱器的結構介紹
不可拆式螺旋板換熱器螺旋通道的端面采用焊接密封,因而具有較高的密封性,不可拆式螺旋板式換熱器的結構比較簡單,螺旋通道的兩端全部焊死??刹鹗铰菪鍝Q熱器.除螺旋通道兩端的密封結構以外,其他與不可拆式完全相同。
為達到機械清洗的目的,可拆式螺旋通道,一端敞開,用平板蓋和墊片密封,以防止流體漏到大氣中或同一通道內的流體短路。為了提高螺旋板的承壓能力,在板與板之間用定距柱支撐。筒體上的流體進出口有法向接管和切向接管兩種。
中國普遍使用切向接管,它的流體阻力小,雜質容易被沖出。使用回轉支座比較方便,可使換熱器立放或臥放。換熱的A、B流體分別流過螺旋板的兩側,其中的一種流體沿螺旋通道由外向內,至中心出口流出;而另一種流體則沿螺旋通道由中心進口,由內向外流出。兩種流體呈純逆流方式流動。螺旋板換熱器大結構尺寸為:板寬1800毫米,外徑1700毫米,傳熱面積250米(,板與板之間的距離20毫米。允許高操作壓力可達 2.5兆帕。工作溫度由選用的材料而定,材料大多用碳鋼、不銹鋼、鋁、銅和鈦。
由于不可拆式螺旋板換熱器的結構比較特殊,在殼體上的接管采用切向結構,比較低的壓力損失,處理大容量蒸汽或氣體;有自清刷能力,因其介質呈螺旋型流動,污垢不易沉積。
